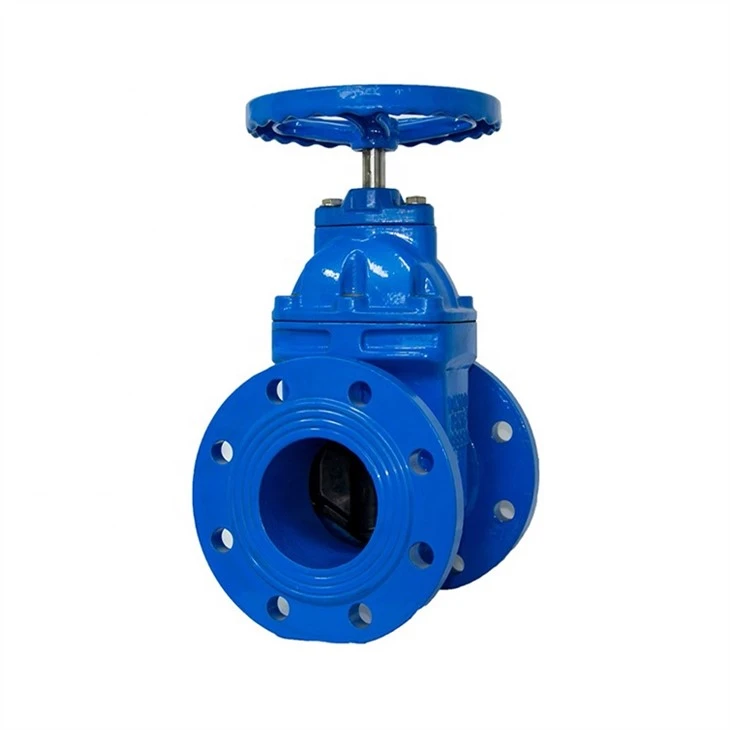

Gietijzeren schuifafsluiter

Onze gietijzeren schuifafsluiters zijn gemaakt van materialen van de hoogste kwaliteit, waardoor hun duurzaamheid en lange levensduur worden gegarandeerd. Onze schuifafsluiters zijn gemaakt van gietijzer en zijn bestand tegen hogedruktoepassingen en zijn bestand tegen de zwaarste omstandigheden. De klepcomponenten zijn met precisie vervaardigd en ontworpen om naadloos samen te werken voor optimale prestaties...

Aanvraag sturen

Beschrijving

Gietijzeren schuifafsluiter

Veerkrachtig zittende schuifafsluiters volgens Europese norm BS5163 met rechte, gladde en niet-vernauwde doorlaat. Intern emaille, extern EKB. Voor water, lucht en niet-agressieve gassen.

Kenmerken van gietijzeren schuifafsluiters

* Geschroefde motorkap
* Vervangbare O-ring
* Met rubber ingekapselde wig, messing wigmoer.
* Fusion-bonded epoxycoating binnen en buiten, blauw RAL 5005, 250 micron dik

* Werkdruk van -1 tot +16 Bar en werktemperatuur van -10 tot +80 ºC

Poortontwerp

* wigvormige schuifafsluiter

Standaard schuifafsluiters hebben wigplaten die in een sleufstructuur terechtkomen om de stroming te stoppen. Door het ontwerp hebben onze wigpoorten minder bewegingsweerstand en vereisen ze minder koppel om de klep te bedienen.

*parallelle schuifafsluiter

Parallelle schuifafsluiters gebruiken een middenschijf die in het midden van de zittingringen schuift om een goede afdichting te creëren.

Het schuifmechanisme kan deeltjes van de schijf verwijderen om het risico op erosie en lekkage te verminderen.

*mesventiel

De bladrand is het belangrijkste kenmerk van de mesafsluiter die door een korrelige vaste stof of dikke vloeistof snijdt. Het unieke

Het kenmerk van onze poort voorkomt dat kleine deeltjes de zitting blokkeren, waardoor een solide afdichting ontstaat voor bepaalde leidingwerkzaamheden.

Gietijzeren schuifafsluiter

Specificatie gietijzeren schuifafsluiter

Artikelnr.	Onderdeelnaam	Specificatie
1	Lichaam	Nodulair gietijzer EN-GJS- 500- 7
2	Wig	Nodulair gietijzer EN-GJS- 500- 7
3	Wigcoating	NBR/EPDM NL 681-1
4	Wigmoer	Koperlegering
5	Stang	Roestvrij staal X20 Cr13
6	Motorkappakking	NBR/EPDM NL 681-1
7	Motorkap	Nodulair gietijzer EN-GJS- 500- 7
8	O-ring terugafdichting	EPDM/NBR
9	Stamring	PTFE
10	O-ring	EPDM/NBR
11	O-ring	EPDM/NBR
12	Vullingsmoer	Koperlegering
13	Stofbeschermer	EPDM/NBR
14	Handwiel	Nodulair gietijzer EN-GJS- 500- 7
15	Stamkap	Nodulair gietijzer EN-GJS- 500- 7
